单/三相隔离变压器|隔离变压器设计|隔离变压器接法

    三相变压器设计是晶闸管中频电源使用的整流变压器,现有参数是直流电压是250V ,直流电流是240A,三相变压器的输入电压是380V.连续四十天供电,三相变压器设计环境温度是35度,要求变压器温度与环境温度之和不能超过90度,三相变压器设计这个产品要做容量的三相变压器，三相变压器设计输入与输出电流.
    三相变压器接法变压器次级必须是Y型接法吗 三相整流出来，是什么样的概念呢？只是比单相的多了一组二极管了吗？整流出来，还是一样的直流电源？
如果是不需要中性线的话，那么用三角形接法也应该没有什么差别的呀。不过，三角形接法用得可能没有星形接法常见。三相变压器组为什么通常不用Y接法 因为三相中各相的三次谐波电流大小相等，相位相同，故当三相变压器组作Y联接而无中线时，绕组中不可能有三次谐波通过，这时励磁电流为正弦波形电流，而磁通则为平顶波形。平顶波的磁通可分为基波磁通和三次谐波磁通，三相变压器接法可以沿着各单相铁心路径闭合。三次谐波磁通在变压器一、二次绕组中分别产生三次谐波电动势，其值可达到基波电动势的45％～60％。与基波叠加将产生过电压。所以三相变压器组一般不作Y联接。

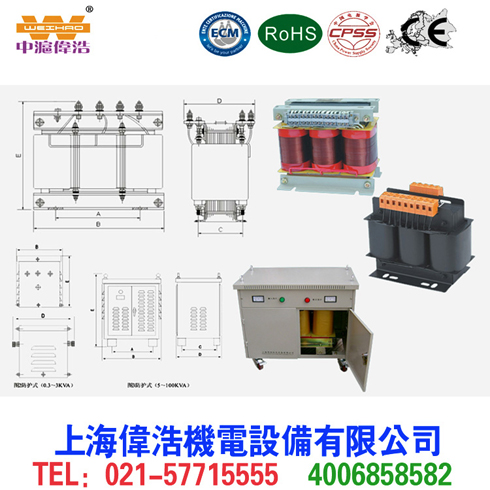

  一、产品特性 SG是自冷式隔离变压器，不需要在外部加装散热器，主要用作交流电源电压变换及隔离，适用于各种性质的负载。凡需要交流电压转换及三相隔离变压器，均可使用本产品。设计的电压等级为1000V级以下，频率50Hz或60Hz。
三相隔离变压器主要产品电压等级为：输入：三相440V、420V、400V、380V；输出：三相220V、200V、190V、120V、110V、100V；单相电压127V、120V、110V、100V、36V、24V等。分单相与三相两大系列。如需特殊电压规格请与我公司联系订做。
二、技术参数
三相隔离变压器容量范围 SG 10～1000KVA 输出电压精度 负载范围内±2% 绕组接法 Y/yn0 D/yn0 频 率 50Hz 效 率 ≥98% 抗电强度 2000V/60S<10mA 负载性能 连续100%满载时,可承受1.5-3倍瞬间电流 绝缘电组 >5MΩ 环境温度 -5℃～+40℃ 相对温度 <90% 温 升 ≤65℃ 噪 音 ≤60db 三相隔离变压器,专为380V输入,三相隔离变压器输出电压可根据用 户自行的要求来设计.适用于各种电压的选择,本产品 具有屏蔽隔离,抗干扰性强和安全性好的特点,使用方 便,安全可靠,广泛用于各种需要电压转换的试验场地 和工矿企业等地方!!
