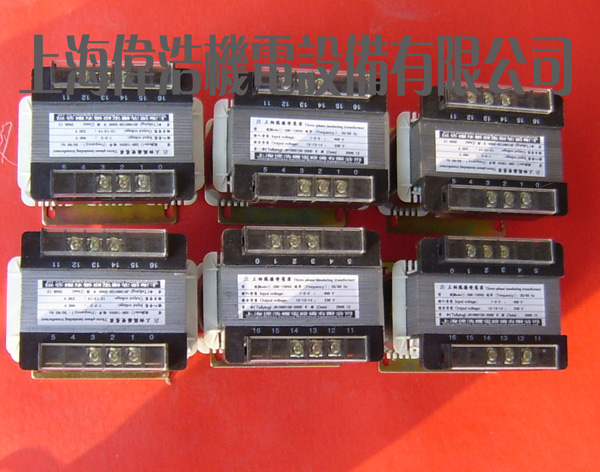

上海伟浩机电设备有限公司；JBK3系列机床控制变压器
◆JBK3产品概述
JBK3系统机床控制变压器是参考德国西门子公司样机制造的新产品，符合VDE0550、IEC204-1、IEC439、GB5226等有关国际、国家标准。
JBK3系统机床控制变压器适用于交流50-60Hz，输出额定电压不超过220V，输入额定电压不超过500V，作为各行业的机构设备，一般电器的控制电源和工作照明、信号灯的电源之用。
◆JBK3外形及安装尺寸
|
型号 |
外形尺寸 |
安装孔距 |
安装孔
k×J |
Fmax |
|
Bmax |
Dmax |
Emax |
A |
C |
|
JBK3—40/60VA |
78 |
72 |
89 |
56±0.4 |
51±2 |
4.8×9 |
12 |
|
JBK3—100VA |
85 |
85 |
94 |
64±0.4 |
66±2 |
4.8×9 |
12 |
|
JBK3—160VA |
96 |
91 |
109 |
84±0.4 |
73±2 |
5.8×11 |
14 |
|
JBK3—250VA |
96 |
105 |
109 |
84±0.4 |
87±2 |
5.8×11 |
14 |
|
JBK3—400VA |
120 |
109 |
123 |
90±0.4 |
90±2 |
7×12 |
18 |
|
JBK3—630VA |
150 |
112 |
150 |
122±0.5 |
90±2 |
7×12 |
22 |
|
JBK3—1000VA |
160 |
195 |
151 |
126±2 |
152±2 |
7×12 |
18 |
|
JBK3—1600VA |
184 |
220 |
163 |
140±2 |
176±2 |
7×12 |
18 |
|
JBK3—2500VA |
200 |
250 |
171 |
172±2 |
200±2 |
7×12 |
18 |
◆使用环境和正常工作条件
★海拔高度不超过2000m；
★环境温度为+40℃，月平均气温不大于+30℃，年平均气温不大于+20℃；
★空气相对湿度不大于95%;
★环境空气中,不含有腐蚀金属和破坏绝缘的有害气体或尘埃;使用中,不得使变压器受到水、雨、雪的侵蚀；
★电源电压波形近似于正弦波。
◆注意事项
★购买前，先估算好您所用的电器总容量，并选用有相当容量的变压器，确保瞬时起动时不烧坏变压器。
★本变压器严格按国家有关标准设计生产，当您使用多绕组（多控制电压）的变压器时，容量应按电压比相应增加变压器容量，经免烧坏变压器。
★安装前，应仔细校核铭牌所列各项数据是否符合您的要求，确认无误后，方可安装使用。
★通电工作后，变压器铁心和线圈将发热（但温升不超过80℃）属正常现象。若温升不超过80℃，甚至冒烟，则应切断电源开关，重新检查您使用的电器容量。
★在运输中，应尽可能避免碰撞，切勿受潮，使用时，请注意维护，以保护变压器使用寿命。#
